智慧仓库 物联天下 仓库外包服务再提升

全储物流公司积极响应国家提出的智能制造2025与工业4.0规划，继开展“仓库智能开关”项目后，又启动“物联仓库”项目，利用物联网技术实现仓库智能管理。

一、概述

物联网是指在互联网的基础下，利用智能控制终端、各类传感器、自动化设备、数据通信、条码识别、GPS地位、RFID等技术，实现物与物、人与物之间进行智能的“沟通”。

物联仓库是利用物联网技术将仓库管理与网络连接起来，实现自动仓储、远程控制、实时安防等智能化管理，从而提升仓储服务质量。

二、设计任务

2.1 总体任务

打造一个具备集货物数据、仓库运营情况、视频监控、智能控制、卫星地位等一体的可视化监控中心的智能化仓库外包示范单位。

2.2 分步任务

1）全仓库的有限网络和无线WiFi覆盖率达90%以上，为各种网络设备接入提供输送媒体。

2）引入条码管理系统，对货物入库、出库、移库、盘点等作业环节的数据进行自动化采集和处理，现实信息快速查询、库位高效利用、货物先进先出等精细化管理。

3）建立仓库视频监控系统，使用无线视频监控技术，通过WIFI现实摄像头的快速部署。系统具备布线简单、安装方便、容易扩展、维护成本低、可开放客户等优点。

4）仓库部署智能化控制系统，通过互联网与传感器、采集器、触发器等结合，现实门禁、视频、空调、温湿度、烟雾、漏水、红外入侵等智能监控。

5）位置定位系统使用4G移动网络技术，掌握仓库人员、叉车、货车的实时位置和历史轨迹，方便指挥中心进行调度管理。

三、实现方式

使用多模光钎布设仓库的主干网络，双绞线作为局部辅助形成全覆盖的有线网络，库内使用交换机和无线AP实现WiFi覆盖。基于网络全覆盖下，分步进行条码系统、视频监控系统、智能控制系统、位置定位系统的部署，各系统之间通过控制平台实现数据互动、联动控制、中心监控。

四、系统设计

4.1 仓库网络布设

1）有线网络

布设三条多模光钎主干，因为光钎特性一根只能完成首尾端光的传输，不能从光钎中间接出。 三条光钎通过光收发器实现网络远距离传输，光钎终端接入交换机，附近需要有线网络可使用双绞线与交换机连接。

2）无线网络

无线网络通过仓库布设若干个中继AP现实WIFI覆盖，AP与交换机之间使用双绞线连接。

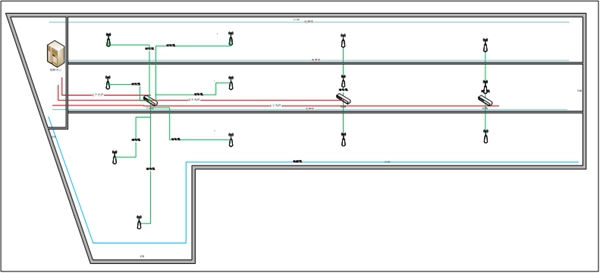

3）布线拓布图

4.2 仓库条码系统

1）系统实现方式

部署智森仓库条码系统进行货物管理，该系统无需部署硬件，按租用服务的方式使用。

2）系统实现方式

视频监控系统使用360网络摄像头技术，通过云服务能访问各个不同地点的摄像头，而且摄像头安装简单、成本低、维护方便，只需220V电源和WIFI即可完成安装，摄像头的历史记录保存在机身的SD卡，可开放账号提供客户浏览。

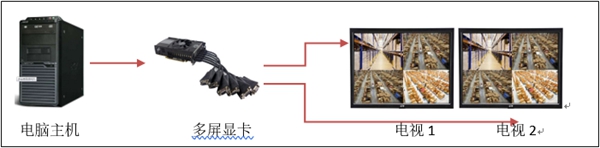

3）监控电视墙

登陆IE访问360视频系统，通过多屏显卡将画面输出到不同的显示器上，达到监控电视墙多屏同时显示的效果。

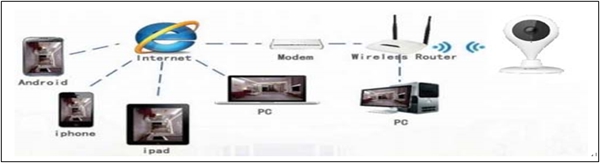

4）拓扑示意图

前端安装

后端安装

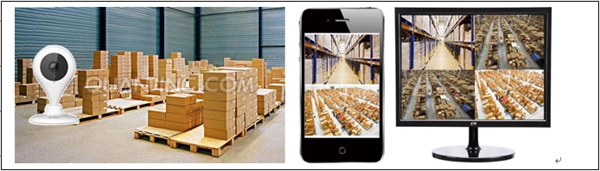

5）监控电视墙效果

4.4 智能控制系统

1）系统实现方式

应用大榕树智能监控系统，使各种传感器、采集器、触发器统一管理，达到智能控制的效果。

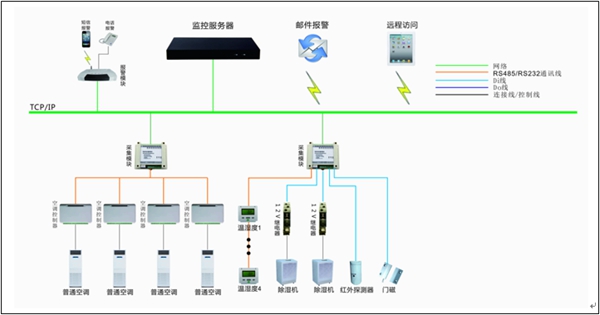

2）拓扑示意图

4.5 位置定位系统

（1）系统实现方式

    利用移动4G网络采集携带移动设备（手机、定位追踪器）的人员或车辆的GPS定位信息，达到实时监控人和物状态的效果。

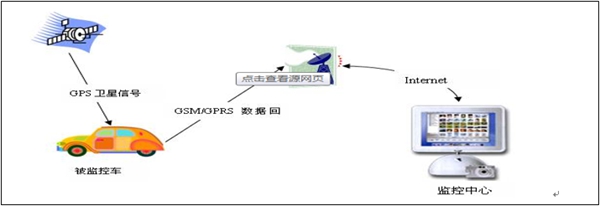

（2）拓扑示意图

4.6 中心控制平台

（1）定制开发中心控制平台系统，作用采集各个子系统数据，并且能使各子系统之间互相联动。

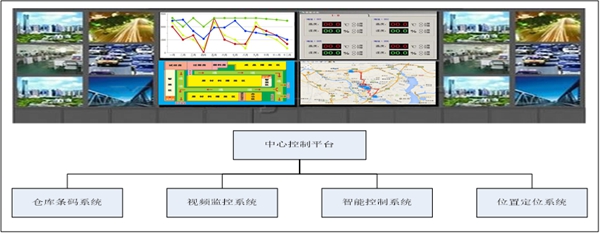

（2）系统拓扑图
